CrownCAD手機版，作為國內首款完全基于云架構開發的三維CAD產品，是一款專門面向機械制造與產品設計用戶的手機應用，能與CrownCAD Web端配合，實現在線瀏覽與協同設計。它主要應用于研發設計和協同制造領域。該應用不僅具備傳統CAD軟件的數據轉換、零件設計、裝配、工程圖等功能，還支持多用戶在線協同設計、特征級細顆粒度的版本管理、項目分享以及協同評審等，可顯著提升用戶的協同設計效率。 同時，CrownCAD手機版支持多終端同步，涵蓋電腦、手機、PAD、智慧屏等多種終端設備，用戶無論身處何地，通過任意終端打開，就能進行產品設計與協同分享。 此外，不得不提的是，CrownCAD app的云上設計堪稱軟件的一大亮點。它基于先進的云架構，開啟了“云端設計，協同分享”的國產三維CAD云時代，為我國工業打造出具有革命性、標志性與引領性的工具軟件。

軟件功能

1、支持撤銷和重做。

2、支持強大的CAD圖層和布局管理。

3、支持三維查看與視角控制。

4、支持圖紙內文本查找與定位。

5、支持通過多指觸控操作進行平移、縮放、捕捉、極軸追蹤，操作方便快捷。

6、支持直線、多段線、圓、文字等CAD繪制功能。

7、支持復制、移動、旋轉、鏡像等CAD編輯功能。

8、支持云線、標注、圖片、語音等CAD注釋功能。

9、支持線性、半徑、角度、坐標等CAD標注功能。

10、支持插入圖塊，以及修改屬性塊的屬性。

11、支持局部放大鏡和“上一點”提示。

crownCAD手機版使用指南

一、項目管理

登錄賬號之后，進入項目管理界面，默認呈現的是“我的項目”界面。在此界面中，會展示自己創建的項目以及文件夾。該界面所支持的操作包含排序、導入、新建，還有對已創建項目的管理等。

1、排序： 按照“創建時間”、“名稱排序”、“按類型排序”、“按最近編輯時間”。

2、導入操作： 點擊“導入”按鈕，系統將顯示當日剩余可用的導入次數。隨后，您可在手機文件里挑選支持的模型格式，選定后便會啟動導入流程。支持的模型格式包括：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG 。 （特別說明：于項目管理界面導入的文檔，系統會自動創建一個項目，并在該項目中展示導入的文檔。）

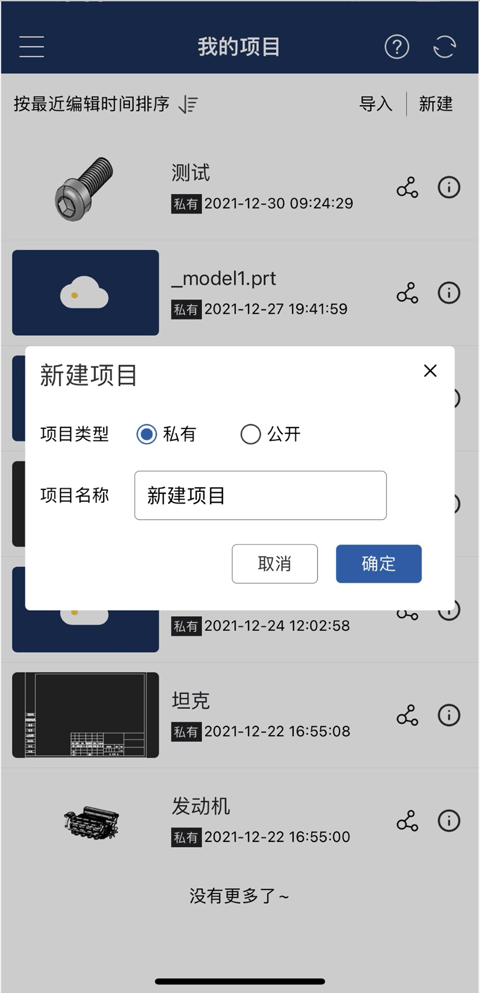

3、新建操作：點擊“新建”按鈕，手機底部會彈出新建菜單，在此菜單中能夠選擇新建項目或者文件夾。當選擇新建項目時，可對項目類型進行設定，分為私有和公開兩種選項。并且在新建項目時，系統默認會自動創建一個空的零件文檔以及一個空的裝配文檔。

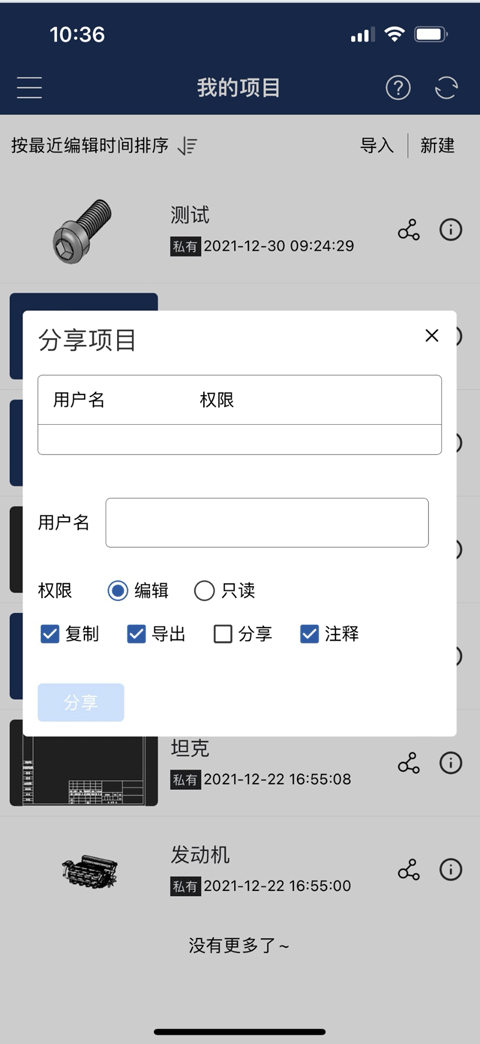

4、分享： 點擊“分享”，彈出分享界面，輸入被分享者的用戶名、權限等即可分享。

5、詳情操作：點擊“詳情”按鈕，會彈出詳情面板。此面板將展示項目或文件夾的詳細信息，具體涵蓋項目/文件夾名稱、所有者、最近編輯時間、標簽、點贊情況以及副本等內容。

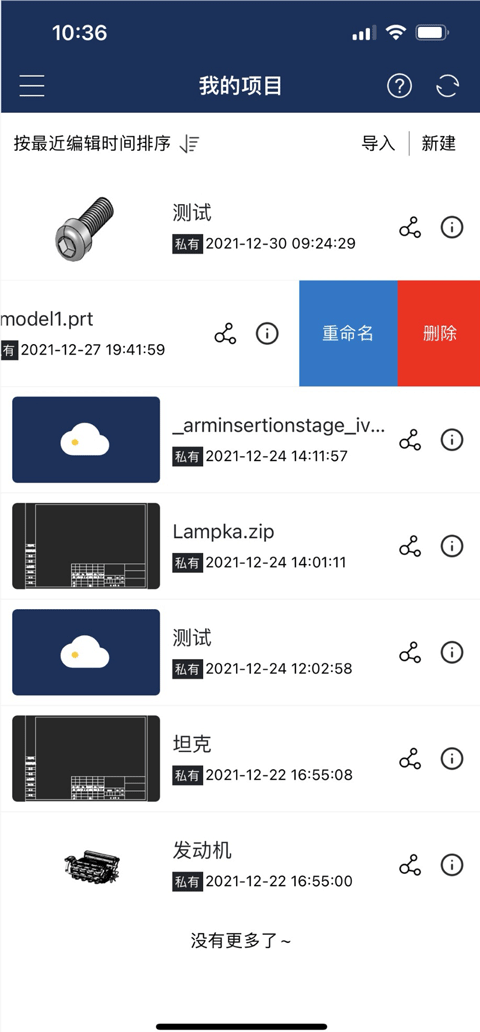

6、右劃菜單： 右劃菜單提供對項目或文件夾的重命名、刪除命令。

7、我的項目：顯示自己創建的項目和文件夾。

8、已與我分享：顯示被分享的項目。

9、公開項目： 所有用戶在CrownCAD中創建的公開項目。

10、掃一掃： 登錄CrownCAD網頁端時，可用APP掃碼登錄。

11、指導教程: 查看CrownCAD web產品的指導教程視頻。

12、幫助手冊： 查看CrownCAD APP的幫助手冊。

13、問題反饋： 歡迎向我們反饋應用問題及建議。

14、設置： 賬號綁定、關于我們、退出登錄、注銷賬號。

二、文檔管理

文檔管理對當前項目里的所有零件、裝配、工程圖以及文件夾等進行集中管理。在項目管理界面，用戶點擊任意一個項目，首先進入的便是該項目所對應的文檔管理頁面。

文檔管理界面提供導入、排序、顯示等命令。

1、導入操作： 點擊“導入”按鈕，系統將展示當日可使用的導入次數。隨后，您可在手機文件里挑選系統支持的模型格式，選中后即開始導入流程。支持的模型格式包含：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG 。 （特別說明：于文檔管理界面導入的文檔，會顯示在當前文檔之中。）

2、排序： 按照“創建時間”、“名稱排序”。

3、顯示： 可根據文檔類型選擇顯示裝配、零件、或全部顯示。

三、通用命令

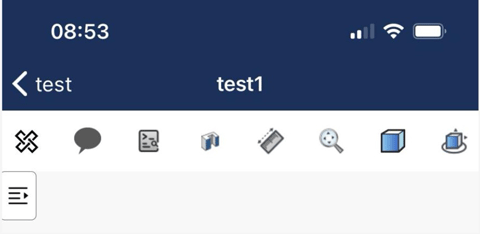

在零件或裝配文檔中，通用命令是相同的，主要為注釋、質量屬性、評估、視圖、渲染等。

1、協作

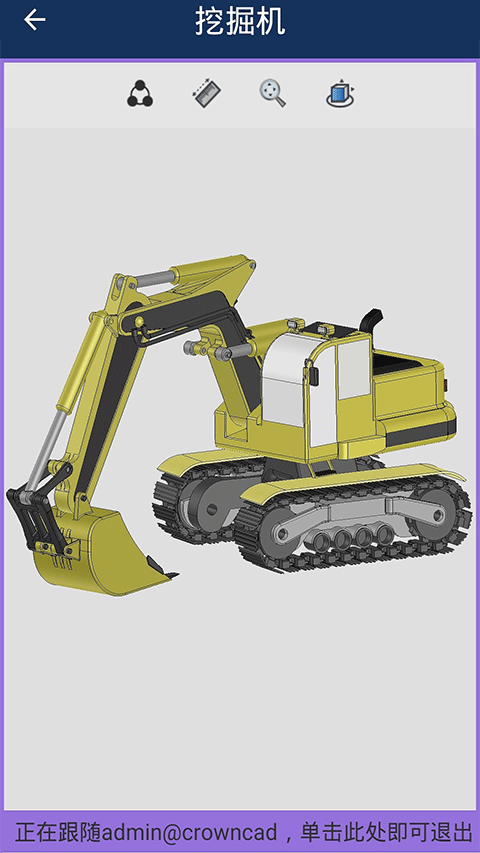

協作功能：當多人同時打開同一文檔時，此命令便會顯示。點擊該命令后，會呈現當前正在打開此文檔的賬號名稱，用戶能夠選擇是否進行跟隨操作。

詳情可查看共享協作。

2、注釋

注釋：可對當前文檔添加注釋或回復，與該項目的所有者或被分享者進行文字溝通。

3、質量屬性

質量屬性：計算模型的體積、面積、重心。

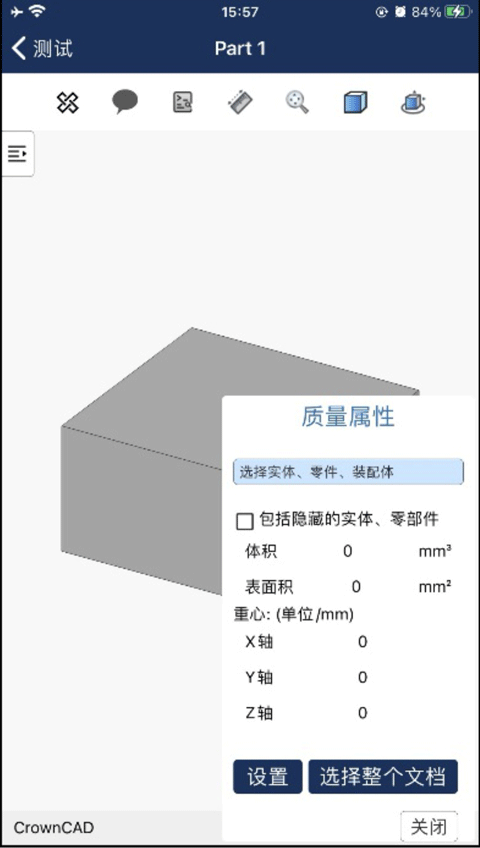

打開質量屬性對話框，默認計算整個文檔的質量屬性。包括零件文檔、裝配文檔，如下圖所示。

各控件說明：

拾取框：零件文檔中支持選擇一個或多個實體，裝配文檔中支持選擇一個或多個零件或子裝配。

包括隱藏的實體、零部件：勾選后將隱藏的實體計算在內。

體積、表面積、重心：所選實體的體積、表面積、重心，不包括曲面。

設置：可對計算參數的單位、精度、表示方式按需求進行設置。

選擇當前文檔：計算當前文檔中的所有實體、子零部件的質量屬性。

四、剖視圖

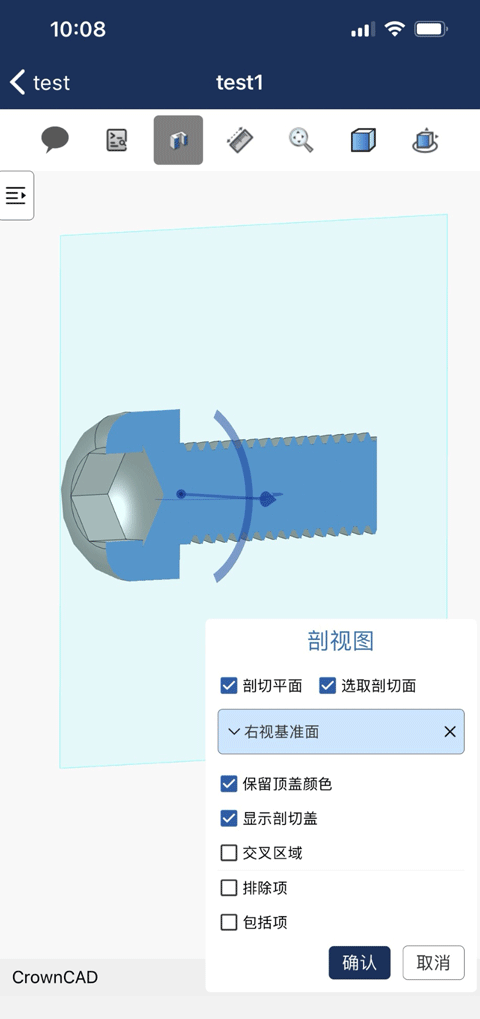

剖視圖：開啟剖切命令，選擇剖切面，顯示模型的剖視圖。

各控件說明：

選擇剖切面：勾選時可選擇一個或多個實體面、平面、基準面。不勾選則不可選擇剖切面。

保留頂蓋顏色：不同的剖切面顯示不同的顏色。

顯示剖切蓋：以指定顏色顯示剖面效果。不選擇此項可看到模型內部。

交叉區域：由選定基準面或面的交點以及模型的邊界框定義分區顯示。不選擇時則顯示剖面視圖的平面。

排除項：所選實體將不再進行剖切。

包括項：所選實體將進行剖切。其他實體不進行剖切。

再次點擊，退出剖視圖。

五、測量

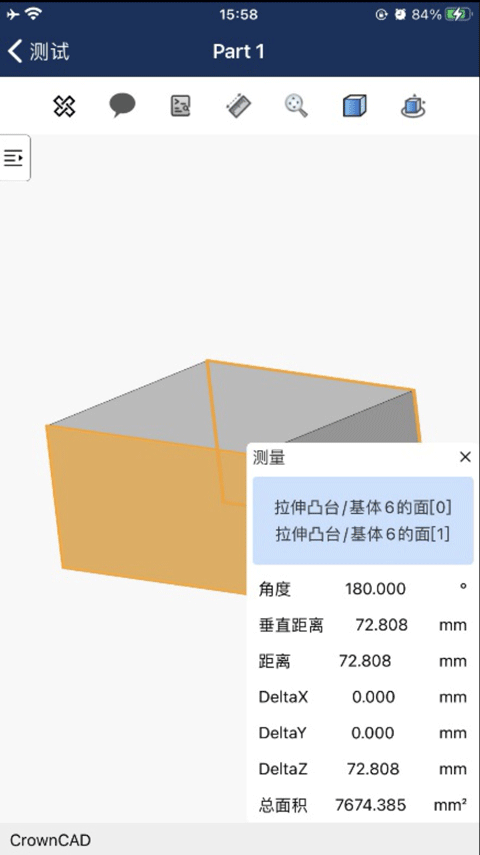

測量實體邊線、圓、兩元素距離。

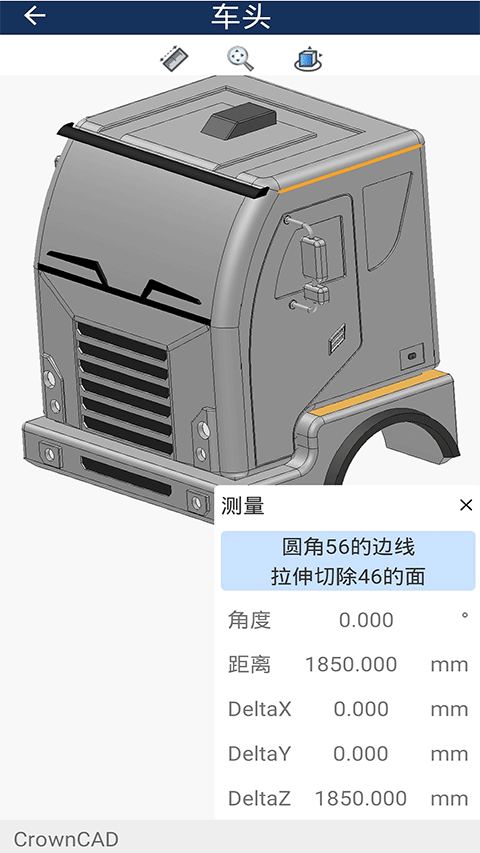

拾取視口中的元素，則在測量面板中顯示相應的距離等，顯示如下。

1、自適應

調整放大或縮小的視口范圍以查看整個模型。

2、渲染模式

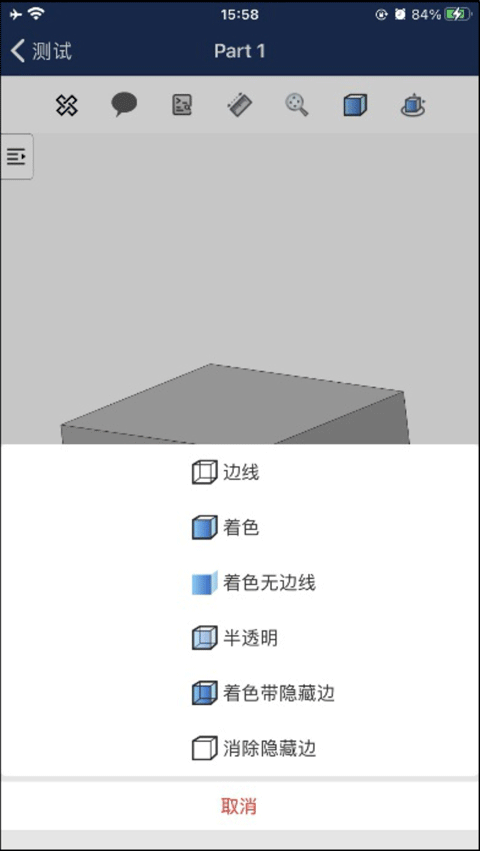

設置零部件的渲染樣式，顯示渲染樣式如下圖，默認顯示為著色。

3、視圖方向

可以通過視圖方向快捷查找相機視圖，快速定位視圖方向。

六、零件

除通用命令外，零件界面中，顯示零件的特征面板。

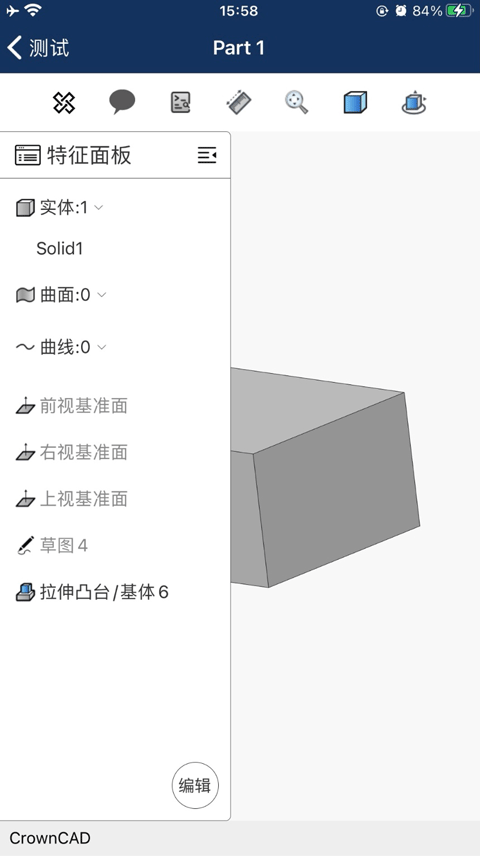

特征面板：呈現當前零件的構成、基準面以及建模特征，用戶能夠?qū)μ卣鞯娘@示與隱藏進行選擇。在APP中，暫時無法支持對零件的編輯操作，若需編輯零件，可借助瀏覽器端來達成對零件的編輯。

軟件優勢

1、快速高效：順暢打開天正建筑和autocad全版本格式dwg二維及三維圖紙；

2、精確工具：提供多種測量、標注、捕捉、繪制等專業編輯功能；

3、輕松分享：支持微信、qq、微博等傳輸功能，圖紙交流再無障礙；

4、完整顯示：首創浩辰云字體技術準確顯示圖紙信息，告別亂碼困擾；

5、即時反饋：專業技術客服在線答疑快速反饋?zhàn)稍儐?wèn)題。

6、一鍵同步：免費浩辰云存儲空間，手機電腦圖紙輕松同步；
